グローバル IPv6 Internet と「フレッツv6アプリ」の共存 [Windows XP]

目的

グローバルな IPv6 Internet への接続性を維持しつつ、NTT西日本の「フレッツv6アプリ」の閉域網へのアクセスも可能とする環境を構築する。

何が問題か

グローバルな IPv6 Internet 用のルータと「フレッツv6アプリ」のルータの両方からのRAを受信した端末は、2つのアドレスが付いた上、デフォルトルートが2つ付く。

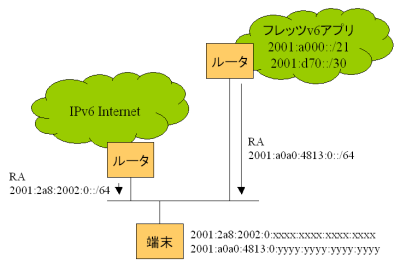

Fig. ネットワーク図

C:\Documents and Settings\tumochan>ipconfig Windows IP Configuration Ethernet adapter ローカル エリア接続: Connection-specific DNS Suffix . : IP Address. . . . . . . . . . . . : 192.168.ddd.ddd Subnet Mask . . . . . . . . . . . : 255.255.255.0 IP Address. . . . . . . . . . . . : 2001:2a8:2002:0:xxxx:xxxx:xxxx:xxxx IP Address. . . . . . . . . . . . : 2001:2a8:2002:0:xxxx:xxxx:xxxx:xxxx IP Address. . . . . . . . . . . . : 2001:a0a0:4813:0:yyyy:yyyy:yyyy:yyyy IP Address. . . . . . . . . . . . : 2001:a0a0:4813:0:yyyy:yyyy:yyyy:yyyy IP Address. . . . . . . . . . . . : fe80::xxxx:xxxx:xxxx:xxxx%4 Default Gateway . . . . . . . . . : 192.168.xyz.xyz fe80::xx:xxxx:xxx:xxxx%4 fe80::yyy:yyyy:yyyy:yyyy%4

※一部伏せ字にしています。

この場合、あるIPv6ホストへのアクセスのために、以下の判断を行う必要がある。

• どちらのデフォルトルートを使うか？
• ソースアドレスとしてどのアドレスを使うのか？

デフォルトの状態では適当に選択するようなので、通信出来る場合（たまたま正しいソースアドレスと経路を選択した場合）と出来ない場合が発生する。

ソースアドレスの選択

Default Address Selection (RFC3484) という仕組みがあり、Windows XP にも実装してある。
Default Address Selection についての詳細は「IPv6アドレス選択」を参照。

Windows XP のデフォルトの設定：

C:\Documents and Settings\tumochan>netsh netsh>interface ipv6 netsh interface ipv6>show prefixpolicy アクティブ状態を照会しています... Precedence Label Prefix ---------- ----- -------------------------------- 5 5 3ffe:831f::/32 10 4 ::ffff:0:0/96 20 3 ::/96 30 2 2002::/16 40 1 ::/0 50 0 ::1/128

Default Address Selection の動作は次の通り。

1. Destination address を上の表の Precedence の高い（大きい）方から比較していく。
2. Prefix がマッチしたら、その行の Label と同じラベルが付いたアドレスに含まれるソースアドレスを選択する。

上の例だと、IPv6(::/0) ＞ 6to4(2002::/16) ＞ 互換アドレス(::/96) ＞ IPv4(::ffff:0:0/96) の順でマッチさせている。

NTT西日本のIPv6アドレスブロックへの通信について「フレッツv6アプリ」から付与されたアドレスをソースアドレスとして使うためには、次のような設定を行う。

netsh interface ipv6>set prefixpolicy ::1/128 50 0 OK netsh interface ipv6>set prefixpolicy ::/0 40 1 OK netsh interface ipv6>set prefixpolicy 2001:a000::/21 40 5 OK netsh interface ipv6>set prefixpolicy 2001:d70::/30 40 5 OK netsh interface ipv6>set prefixpolicy 2002::/16 30 2 OK netsh interface ipv6>set prefixpolicy ::/96 20 3 OK netsh interface ipv6>set prefixpolicy ::ffff:0:0/96 10 4 OK netsh interface ipv6>show prefixpolicy アクティブ状態を照会しています... Precedence Label Prefix ---------- ----- -------------------------------- 10 4 ::ffff:0:0/96 20 3 ::/96 30 2 2002::/16 40 5 2001:d70::/30 40 5 2001:a000::/21 40 1 ::/0 50 0 ::1/128 netsh interface ipv6>

これにより「フレッツv6アプリ」のサーバにアクセスする場合、

1. Destination が 2001:d70::/30 の範囲内に入る
2. 同じ Label 値が付いた prefix (2001:a000::/21 or 2001:d70::/30) のうちのいずれかの範囲内に入るソースアドレスを使用する。
   今回の場合は 2001:a0a0:4813:0:xxxx:xxxx:xxxx:xxxx が 2001:a000::/21 の範囲内に入るため、このソースアドレスが使用される

経路設定

NTT西日本のIPv6アドレスブロックのみ「フレッツv6アプリ」側に振り、それ以外はグローバルな IPv6 Internet へ抜けるような経路設定を行う。
RAにより両方からデフォルトルートが来ているが、手動でスタティック設定するとMetric値により手動設定の方が優先される。

C:\Documents and Settings\tumochan>netsh netsh>interface ipv6 netsh interface ipv6>set route 2001:a000::/21 "ローカル エリア接続" fe80::xx:xxxx:xxx:xxxx OK netsh interface ipv6>set route 2001:d70::/30 "ローカル エリア接続" fe80::xx:xxxx:xxx:xxxx OK netsh interface ipv6>set route ::/0 "ローカル エリア接続" fe80::yyy:yyyy:yyyy:yyyy OK netsh interface ipv6>show route アクティブ状態を照会しています... Publish Type Met Prefix Idx Gateway/Interface Name ------- -------- ---- ------------------------ --- --------------------- no Manual 0 2001:d70::/30 4 fe80::xx:xxxx:xxx:xxxx no Manual 0 2001:a000::/21 4 fe80::xx:xxxx:xxx:xxxx no Autoconf 0 ::/0 4 fe80::yyy:yyyy:yyyy:yyyy no Autoconf 8 2001:a0a0:4813::/64 4 ローカル エリア接続 no Autoconf 256 ::/0 4 fe80::xx:xxxx:xxx:xxxx no Autoconf 8 2001:2a8:2002::/64 4 ローカル エリア接続 netsh interface ipv6>

※一度設定すればレジストリに記録される。

DNS設定

（本題とはあまり関係ありませんが）「フレッツv6アプリ」で使用するホストをローカルのDNSに登録しておくことにする。

fletsnet.com の zone ファイル（抜粋）：

mapump.v6stage IN AAAA 2001:d70:1019::10 maweb.v6stage IN AAAA 2001:d70:1019::20 www.v6stage IN AAAA 2001:d70:1019::51 lcns.v6stage IN AAAA 2001:d70:1019::53 wms.v6stage IN AAAA 2001:d70:1019::55 security IN AAAA 2001:d70:101:2::150 update IN AAAA 2001:d70:101:2::151 nc27web00.v2 IN AAAA 2001:d70:100::80 nc27scc00.v2 IN AAAA 2001:d70:100::5060 nc27imc00.v2 IN AAAA 2001:d70:100::5061 nc27imc01.v2 IN AAAA 2001:d70:100::1:5061 file1.mydisk IN AAAA 2001:d70:103:1::10 album1.mydisk IN AAAA 2001:d70:103:1::11 ninsyou.uketsuke IN AAAA 2001:a020:100:10::1 henkou.uketsuke IN AAAA 2001:a020:100:12::2 moushikomi.uketsuke IN AAAA 2001:a020:100:12::3 version-up.startuptool IN AAAA 2001:d70:104::3

※上記が必要な全てのホストかどうかは確認できていません。

動作確認

• traceroute

  C:\Documents and Settings\tumochan>tracert www.iij.ad.jp Tracing route to www.iij.ad.jp [2001:240::80] over a maximum of 30 hops: 1 1 ms <1 ms <1 ms vogue.tumori.nu [2001:2a8:2002:0:202:b3ff:fee8:af5a] 2 52 ms 42 ms 42 ms 2001:2a8:2000:8002::cafe 3 45 ms 43 ms 46 ms 2001:2a8:0:5001:1::1 4 64 ms 62 ms 64 ms 2001:240:101:f2::edfa 5 63 ms 63 ms 64 ms tky001ipgw10.IIJ.Net [2001:240:bb01:104::13] 6 63 ms 63 ms 63 ms otm6-bb1.IIJ.Net [2001:240:100:2::2] 7 63 ms 62 ms 63 ms otm6-gate0.IIJ.Net [2001:240:100::204] 8 66 ms 63 ms 64 ms www-v6.iij.ad.jp [2001:240::80] Trace complete. C:\Documents and Settings\tumochan>tracert www.v6stage.fletsnet.com Tracing route to www.v6stage.fletsnet.com [2001:d70:1019::51] over a maximum of 30 hops: 1 14 ms 13 ms 12 ms 2001:a0a0:4813::1 2 11 ms 11 ms 11 ms 2001:a0a0:1:204::1 3 11 ms 10 ms 11 ms 2001:d70:f00:8::1 4 18 ms 18 ms 18 ms 2001:d70:1:10a::1 5 22 ms 21 ms 20 ms 2001:d70:1:3::2 6 18 ms 18 ms 18 ms 2001:d70:1019::51 Trace complete.

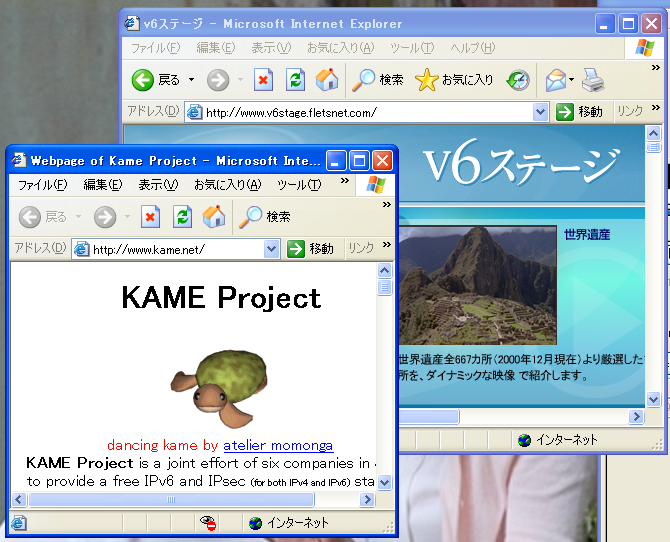

• Webを見てみる

  www.kame.net（グローバル IPv6 Internet）と www.v6stage.fletsnet.com（「フレッツv6アプリ」内）の両方にアクセス可能であることを確認した。


netsh での設定を元に戻す

設定を一旦デフォルトに戻したいときは

C:\Documents and Settings\tumochan>netsh netsh>interface ipv6 netsh interface ipv6>reset OK

「コミュニケーションツール」の利用

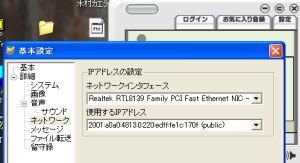

「フレッツv6アプリ」の標準機能である「テレビ電話」に使用する「コミュニケーションツール」では、これまでの設定にかかわらず、使用するIPアドレスを
「設定」→「基本設定」→「ネットワーク」
の中で設定する必要がある。
最初これが分からず、グローバルIPアドレスをソースとしてSIPのレジストにいって失敗してました・・・。

まとめ

Default Address Selection と Static route の組み合わせで、グローバルな IPv6 Internet への接続性を維持しつつ「フレッツv6アプリ」へのアクセスが可能となった。
但し、Static route を併用するということは、ルータの Link-local address が変わった場合に設定を変更する必要がある。
