回線が通らないときは。

症状

• 全く通じない。
• 時々通じない、もしくはエラーになる。

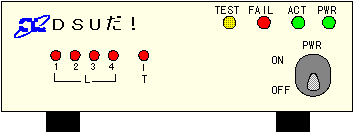

注）この絵はDSUを模式的に描いたものです。
絵を見ながら説明をご覧下さい。

全く通じない場合

パワーランプ(PWR)は点いていますか？

• はい。
  →次の質問へ。

• いいえ。
  →ＤＳＵの電源スイッチ、電源コードを確認し、電気が通じているにも関わらず点灯しない場合はＤＳＵの故障が考えられます。

• 「ＬＩ点アラーム」、または「Ｌ」と書いてあるランプ（４つのうちいずれか）が点いています。
  →通信事業者の局〜ＤＳＵの間で切れています。通信事業者に照会して下さい。

• 「Ｔ点アラーム」、または「Ｔ」と書いてあるランプ（図では１つですが、複数ある場合があります。そのいずれか）が点いています。
  →ＤＳＵ〜端末間で切れています。ＤＳＵ〜端末間の接続ケーブルを確認して下さい。また、下の終端抵抗、通信規格もご覧下さい。

• 赤いランプは点いていません。
  →伝送路は切れていないと思われますので、端末の設定を確認して下さい。また、下の終端抵抗、通信規格もご覧下さい。

時々通じない、もしくはエラーになる場合

赤いランプは点いていますか？（時々点きますので良く見て下さい）

• 「ＬＩ点アラーム」、または「Ｌ」と書いてあるランプ（４つのうちいずれか）が時々点いているようです。
  →ＤＳＵの設定が悪いことが考えられます。通信事業者に照会して下さい。

• 「Ｔ点アラーム」、または「Ｔ」と書いてあるランプ（図では１つですが、複数ある場合があります。そのいずれか）が時々点いているようです。
  →ＤＳＵ〜端末間でうまく通信できていません。端末の設定を今一度確認してみて下さい。

• 赤いランプは点いていません。
  →次の項目をご覧下さい。

　ＤＳＵ〜端末間の通信規格では、「終端抵抗」を入れることになっています。端末に「終端抵抗」を入れる機能が付いている場合は、「終端抵抗」を入れる設定にして下さい。そのような機能がない場合は、「終端抵抗付きコネクタ」を介して端末を接続して下さい。終端抵抗がなくても通信できる場合がありますが、エラーが多発する可能性があります。

通信規格（Ｉインタフェース）

　Ｉインタフェースの通信規格には、次の種類があります。

• I.430a・・・64kb/s、128kb/sの回線
• I.431a・・・192kb/s〜1.5Mb/sの回線
• G.703a・・・3Mb/s〜6Mb/sの回線
